CARA MEMPERBAIKI SKUTER MR JACKIE

CARA MEMPERBAIKI SKUTER MR JACKIE


Mungkin sebut merk tidak masalah ya. Karena belakangan ini banyak sekali skuter mr jackie yang diserviskan di worksop Bogi Power Electric. Selain itu jumlah user atau rekan mekanik yang bertanya-tanya seputar kerusakan skuter mainan ini cukup banyak. Maka dari itu electric art merilis tutorial cara memperbaiki skuter otopad MR jackie yang mengalami kerusakan di bagian sistem kontroll kelistrikannya.


Cara membuka body

1.    Lepas bagian stang kemudi dan kusi jok


2.    Lepas bagian bawah dasar stang dan kursi jok dengan kunci L


3.    Setelah batang kursi dan stang terambil maka berikutnya ambil karet bawah batang stang dengan obeng min. (dicongkel pelan-pelan)

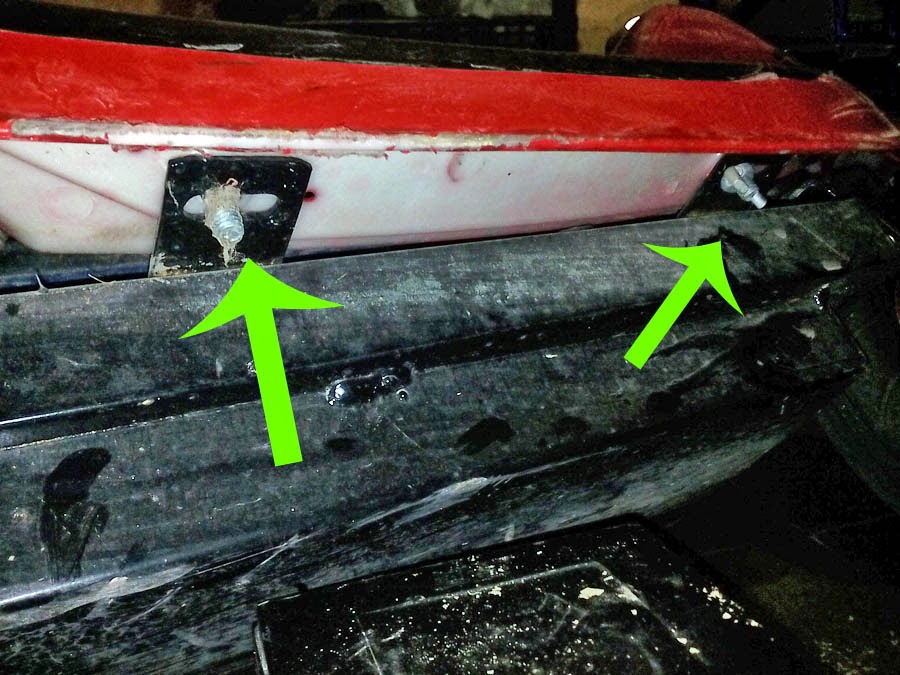

4.    Buka baut-baut yang model kupu-kupu berjumlah 4 di bawah body.


5.    Angkat body hingga bagian dalam kabel-kabel kelistrikan terlihat


Keterangan socket kontroller otopad mr Jackie.



Ø  Merah besar dan hitam besar = power suplay 24V positif dan negatif.
Ø  Kuning besar dan biru besar = power motor Brush DC / Dinamo
Ø  Socket isi 3 warna merah-biru-hitam = handle gas
Ø  Socket isi 2 warna hitam-pink = power lock
Ø  Socket isi 2 warna kuning hitam = switch rem
Ø  Socket isi 2 warna ungu-hitam = indocator baterai (tidak dipakai)
Ø  Kabel putih 2 tanpa socket = lampu rem

Kontroller Mr jackie adalah 24V 250W, untuk keawetan disarankan mengganti kontroller dengan 24V 500W.

General check sistem kelistrikan.

(kunci kontak dalam posisi OFF)

Ø  Pastikan ketika sekering dipasang / di on kan tidak langsung muter dinamonya.
Jika langsung lari sudah pasti kerusakan FET, cara perbaikan dibahas di poin selanjutnya. Selain FET yang kemungkinan rusak adalah Dioda 3 kaki.

Ø  Pastikan tegangan baterai berkisar 22V sampai 27V
Jika tidak sesuai maka baterai perlu di perhatikan.

Ø  Pastikan sekering tidak putus
Jika putus dapat diganti dengan yg baru

Ø  Input kontroller kabel merah besar terdapat suplay positif baterai
Jika tidak ada tegangan pastikan kabel tidak putus dari baterai ke sekering dan ke kabel positif kontroller.

Ø  Kabel pink pada power lock terdapat tegangan kisaran 24V, bukan kisaran 12V
Jika tidak maka sistem power suplay kontroller bermasalah. Cara perbaikan dibahas pada poin selanjutnya.

Ø  Handle gas dilakukan pengecekan dengan throtle tester harus menunjukkan kondisi OK
Jika tidak maka handle gas dapat diperbaiki. Cara perbaikan dapat dilihat disini: cara memperbaiki handle gas sepeda listrik



Ø  Swith rem tidak menyambung (tidak terhubung antara kabel kuning dan hitam)
Jika terhubung maka periksa kabel dan handle rem di stang kemudi.

Ø  2 Kabel dinamo langsung berikan suplay 24V baterai, motor harus berjalan kencang/ top speed.
Jika tidak berputar = motor rusak
Jika berputar pelan = brush sudah aus
Jika mau berputar tapi harus dibantu dulu = brush sudah mau habis



(Ketika kunci kontak ON)

Ø  Pastikan runtutan general chek diatas sudah lolos verifikasi dan tidak ada yang bermasalah

Ø  Pastikan kabel  pada power lock terdapat tegangan positif
Jika tidak, periksa kunci kontak dan kabel-kabel disekitarnya.

Ø  Lampu indicator handle gas tidak menyala
Jika tidak, Cek tegangan pada kabel kuning tunggal output handle gas.
Jika ada tegangan maka lampu handle gas rusak.
Jika tidak ada tegangan maka periksa kembali sistem kabel-kabel

Ø  Lampu-lampu menyala normal tapi di gas tidak mau jalan.
Periksa kembali trotle handle gas.

Ø  Tegangan pada kabel merah socket isi 3 bagian handle gas harus menunjukkan kisaran 4-5 V
jika tidak maka power suplay 5V kontroller bermasalah

Ø  Jika semua telah dilakukan tapi tetap saja tidak normal maka periksa kembali kontrollernya. Atau coba menggunakan kontroller yg baru.

Cara perbaikan Kontroller.

1.    Buka baut-baut kontroller
2.    Ambil bagian dalam kontroller



3.    Ambil mosfet yang short atau rusak. Dan ambil dioda 3 kaki yang rusak.


dalam 1 kontroller terdiri dari MBR dioda dan mosfet

4.    Apabila kabel pink pada power lock tidak ada suplay 24V, sambung kabel jumper di bagian power lock dengan suplay 24V.
5.    Ganti mosfet dengan yang baru. Pastikan spesifikasi pengganti sama atau lebih tinggi levelnya. Mosfet yang cocok untuk untuk MR jackie bisa cek disini: MOSFET
     MBR DIoda yang cocok untuk untuk MR jackie bisa cek disini: MBR DIODA


6.    Pastikan kabel merah pada trotle handle gas terdapat tegangan 4-5V

Tips dan trik tambahan

            Otopad Mr jackie adalah kendaraan listrik mainan yang menggunakan motor Brushed DC dari Unite motor. Motor unite Brushed DC adalah motor 24V 250W dengan arus kerja 11,5A. Apabila menggunakan kontoller 250W juga maka kinerja kontroller akan semakin berat. Maka disarankan untuk menggunakan kontroller 350W atau 500W supaya lebih awet.

contoh kontroller Brush DC 24V 500W


SEMOGA BERMANFAAT

INFORMASI TERKAIT:

PENJUALANKOMPONEN MOSFET DAN SENSOR HANDLE GAS

GALERIPENJUALAN SPAREPART KENDARAAN LISTRIK



89 comments:

  1. Mr jackie anak sy klo charger dihubungkan charger selalu warna hijau dan scooter tdk mau di charges kira2 knp y?

    BalasHapus
    Balasan
    1. ada kabel yang putus dalam sistem charger.

      Hapus
    2. Permisi numpang tanya :D kalo skuter saya di charge nya gak sampai 1 jam sudah hijau, dan kalo di jalankan cuma 100m udah gak kuat.. itu kenapa yah pak? mohon info nya dong pak, apa ada kerusakan dan apa yang harus diganti.. trims

      Hapus
    3. yang pertama: pastikan apakah charger bener2 masuk atau tidak?

      yang kedua dipastikan apakah aki masih layak pakai atau tidak.

      Hapus
  2. untuk aki yg baik buat scooter mr jackie s889 saya pake ups 12volt/7ampere 2 buah bagaimana yaa???kuat ga???

    BalasHapus
    Balasan
    1. kurang kuat gan , pakae 12AH rekomended

      Hapus
  3. Siang gan,,
    Mau tnya Bisa servis otoped 2 pedal..?? Thx 😊

    BalasHapus
    Balasan
    1. tentu bisa, apakah lokasi di Jogya juga?

      Hapus
  4. Kontroller scuter matic anak sy rusak, dmana sy bs bli sparkpackx? Sy tinngal di makassar
    Apakah di makassar ada toko sparkpackx mr jackie?

    BalasHapus
    Balasan
    1. Mr jackie kita sudah putus komunikasi dengar dealer sulit dihubungi juga, berbelit2 juga jika mau order dari dealernya.

      sparepart sementara bisa pakae merk bogipower.
      website di www.bogipower.com

      Hapus
  5. Komentar ini telah dihapus oleh pengarang.

    BalasHapus
  6. Halo saya mau tanya,scooter Mr. Jackie saya tidak mau nyala & jika dicas lampu indikator di chargernya hanya berwarna merah trus padahal sudah semalaman dicharger...Dan lampu2 indikator yang lain juga tidak menyala...Apakah ada kemungkinan akinya yang tekor?Jika aki tekor,baiknya menggunakan aki apa?bisakah menggunakan aki motor?

    BalasHapus
    Balasan
    1. aki tekor = hanya 25% kemungkinan.
      yaitu di cas tidak bisa penuh. (disisi lain bisa jadi charger nya memang automatic penuh nya tidak fungsi)

      75% kemungkinan lainnya cuma kabel putus saja.
      baik putus di kelistrikan body maupun putus di kelistrikan dalam kontroller,

      Hapus
  7. kalau fusenya ukuran berapa ampere ya ? sebab punyaku putus dan lupa lihat berapa ampere, udah terlanjur dibuang

    BalasHapus
  8. kalau fusenya ukuran berapa ampere ya ? sebab punyaku putus dan lupa lihat berapa ampere, udah terlanjur dibuang

    BalasHapus
    Balasan
    1. tidak perlu pake fuse. langsung sambung kabel saja

      Hapus
  9. kalau aki yg 12V / 12A apa bisa diganti dgn yg amperenya lebih besar ?

    BalasHapus
  10. maaf maksudnya aki yg 10A diganti dgn yg 12 A, apa boleh ?

    BalasHapus
    Balasan
    1. bisa, yang penting ruang muat saja

      Hapus
  11. kalau controller utk scooter jackie 899 model sporty 350w dan 24v model YK49-9, kalau diganti dgn yang punya fantaci beda type yaitu YK 31C tapi watts dan tegangan sama, apa nggak masalah ?

    BalasHapus
    Balasan
    1. merk jacki dan fantacy sama2 kualitas kurang bagus..
      rongsokan kontroller nya ada banyak disini.

      Hapus
  12. Cara nyetting kecepatan maksimum pada mr jackie s899 gmn caranya ya pak?trm ksh

    BalasHapus
    Balasan
    1. ada saklar dibawah tempat injekan kaki ( dibelakang aki )

      Hapus
    2. Jd hrs dibuka dulu ya pak tutupnya aki yg di injekan kaki itu pak?

      Hapus
  13. Maaf,ikut tnya min..
    Mr jackie sy type vettle lg jln tiba2 mati knpa ya,
    Dikontak arus listrik nya full tetapi semua elektrik nya mati,klakson,sein,lampu2 dan trmasuk gas nya juga mati.
    Kalau di cas masuk arus sampe full indikator nya.makasih bnyak info nya min.

    BalasHapus
    Balasan
    1. gampang itu, hanya masalah kabel2 saja.

      coba yg pertama cek kabel2 aki, lalu selanjutnya kabel2 yg ke kontroller.
      sambil cek tengangan ya, yg hilang nanti ketahuan

      Hapus
  14. maaf numpang nanya kl controller 250w, dipasang dinamo yg 350w, kira-kira bisa nggak ya ?

    BalasHapus
    Balasan
    1. jangan kalau itu.
      250W ke 250W saja mudah rusak. apalagi ke dinamo 350W.

      pakaelah kontroller yang 500W saja..

      Hapus
  15. Pagi gan mau tanya, kalau saat dicas lampu indikator berubah merah hijau merah hijau terus itu kenapa ya? Skuternya jadi tidak ada powernya, terima kasih

    BalasHapus
  16. masalah aki itu. coba cek aki dan kabel2 aki nya..

    BalasHapus
  17. Mr jeky saya lampu indikator hijau tapi pas di gas mati ga ada tarikan.lampu ,klakson hidup itu kenapa ya...tkasih

    BalasHapus
  18. Mr jeky saya lampu indikator hijau tapi pas di gas mati ga ada tarikan.lampu ,klakson hidup itu kenapa ya...tkasih

    BalasHapus
  19. Mr jeky saya lampu indikator hijau tapi pas di gas mati ga ada tarikan.lampu ,klakson hidup itu kenapa ya...tkasih

    BalasHapus
  20. Mr jeky saya lampu indikator hijau tapi pas di gas mati ga ada tarikan.lampu ,klakson hidup itu kenapa ya...tkasih

    BalasHapus
    Balasan
    1. 80% kemungkinan handel gas mati.
      20% kontroller rusak

      Hapus
  21. om,jual part roda depan otoped u/200x50?
    infokan ke no 089651994440 aja klo ada.thanks

    BalasHapus
    Balasan
    1. contack saja ke kolektor ini.
      mas Seno,
      FB = sepeda listrik kudus

      atau

      FB = Abu karimah

      Hapus
  22. Ada cabang di Jakarta kah...? Siapa yang bisa saya hubungi untuk asistensi....?

    BalasHapus
    Balasan
    1. coba ke dealer mr jacki cabang Jakarta gan..

      Hapus
  23. Permisi gan numpang nanya, mr. Jacki sy punya scoter merek e.scooter sdh lama tdk di pakai anak sy mau pakai tdk bs padahal sdh sy cas semalaman tp kok tdk bs jln klu di cas kunci kontak nyala merah hijau n mau jln setelah casan di lepas lampu nyala hanya merah sj n tdk mau jln sy cas lg sm bgt jg. Tlng solusi nya ya mr jacki

    BalasHapus
    Balasan
    1. mudah itu. cumasalah jalur aki dan aki nya.
      ganti aki baru dan perbaiki kabel2 nya. sudah bisa OK jalan lagi

      Hapus
  24. Komentar ini telah dihapus oleh pengarang.

    BalasHapus
  25. Mr jack saya digas hanya berdenggung aja knp ya? Dan toko jogya ada stok ban dalam gak?

    BalasHapus
    Balasan
    1. dinamo nya coba di cek perbaiki dulu itu.
      dilangsung ke aki bagaimana efeknya.

      ban bisa cari di kolektor seken atau pasar loak

      Hapus
  26. Maaf mau tanya,knp ya mtr dinamo scoter fantasi sy begitu d tarik gas ko putaran motornya jadi mutar mutar ke blk,mohon bantuannya

    BalasHapus
  27. Mohon bantuannya,motor dinamo scoter fantasi sy knp ya dinamo jd berputar ke blk bukan nya berputar ke depan?

    BalasHapus
  28. Maaf mau tanya,scoter fantasi ada kendala begitu ditarik gas knp ya rantainya berputar ke belakang mhn bantuanya

    BalasHapus
  29. Permisi..
    Mr. Jackie saya berkendala jika di gas slalu putus sikring'a.. sudah di ganti amper besar juga masih putus stiap di pakai beberapa menit saja.

    mungkin ada yg bisa bantu info..

    BalasHapus
    Balasan
    1. Mohon info'a yahh ke no: 081210723950
      Coz mau saya jual.
      Trimz..

      Hapus
    2. coba tanpa sekering saja.
      ganti pakai MCB PLN

      Hapus
  30. Mohon info nya, utk mr.jackie s898, accu nya sudah lemah, jika hendak diganti dengan tipe apa, brp volt dan brp ampere? Kira2 berapa harga accu nya per buah, trims.

    BalasHapus
    Balasan
    1. mudah sekali.
      beli aki bisa di:
      http://www.bogipower.com/2015/04/baterai-sla-12v-12ah.html

      Hapus
  31. Dimana bisa beli band dalam mr jackie venio ya? Pkz help

    BalasHapus
  32. Mr.jackie saya di cas tp di charger lampunya kuning terus? Knp ya mas

    BalasHapus
    Balasan
    1. cek cahrgernya.
      cek kabel2 wiring charger menuju aki nya.
      cek aki nya.

      di 3 seputar itu saja masalahya

      Hapus
  33. Permisi gan gopad 24v,dinamo brush 100watt,klo pake kontroler 500watt bisa kenceng gak tarikanya gan,,trimakasih

    BalasHapus
    Balasan
    1. iya, kalau pakai kontroller 500W bisa lebih power full tarikannya.

      kontroller juga lebih awet karena 500W cuma dipakai 100W saja.

      Hapus
  34. Mohon Petunjuknya Mr Jacky
    Skuter anak saya dicabut fusenya. soalnya kalo di pasang langsung jalan sendiri tanpa di gas. gimana om

    BalasHapus
    Balasan
    1. mudah sekali,, cukup ganti kontroller yang kelas bagus saja..

      Hapus
  35. Mohon info beli sperpart gas kontroler mr jeckie dimana dan harganya berapa??mr jackie anak saya kok jalannya pelan sekali padahal indikator batre diposisi lampu hijau...tks

    BalasHapus
  36. Mohon info beli sperpart gas kontroler mr jeckie dimana dan harganya berapa??mr jackie anak saya kok jalannya pelan sekali padahal indikator batre diposisi lampu hijau...tks

    BalasHapus
    Balasan
    1. sparepart2 ada di www.bogipower.com

      Hapus
  37. Maaf gan , mau tanya tiba2 skuter sy gasnya ngacir terus, ngga bisa dimatiin walau kunci kontak sy posisi off gas masih ngacir terus kira2 apanya ya yg rusak bagaimana cara perbaikinya ya gam ? Terima kasih

    BalasHapus
    Balasan
    1. mudah sekali. ganti kontroller yang kelas bagus maka sudah bisa sembuh.

      info kontroller bisa di dapat di:http://www.bogipower.com/2015/04/kontroller-brushed-dc.html

      Hapus
  38. Kalau pada bagian dinamo yg namanha Brush itu apa ya ? Karna tarikannya sudah kurang kencang nih komendan. Mohon info dan bantuannya ya..

    BalasHapus
    Balasan
    1. iya, itu brush.
      biasa diganti kalau aus dengan brush milik gerinda listrik

      Hapus
  39. Maaf gan. Mhn bantuanny. Sya ada skuter mr.jacky type s898.kmrin dinamo ny terbakar shingga sya servis ke tukang dinamo. Tp ketika digas dinamo muter ke belakang kemudian sya tuker kabel dinamo nya baru putarannya ke kedepan.tapi ketika dinaiki tidak ada tenaganya. Mhn bantuannya gan apakah dinamo memang hrs diganti atau ada part lain yg hrs diganti gan ? Untuk indikator lampu maupun sein n klakson msh normal semua gan. Hanya tidak ada tenaganya saat dinaiki. Kalau tdk dinaiki putaran dinamo kencang gan. Mhn bantuannya gan. Trims

    BalasHapus
    Balasan
    1. potensi 1:

      dilangsung aki coba. tanpa lewat kontroller.
      kecepatan apakah masih kencang atau lambat.
      (faktor dinamo)

      2. faktor aki,
      coba pakai aki baru

      Hapus
  40. Kalau di bandung untuk servicenya dmn ya. Tks

    BalasHapus
    Balasan
    1. ke sembarang tem[at servis elektronik rumah tangga saja gan.
      biasa yang servis TV, mesin cuci, kipas angin, dsb.

      nanti jika ada komponen yang sulit didapat di bandung sana, boleh kontak ke www.bogipower.com untuk order komponennnya

      Hapus
  41. permisi gan... mau nannya untuk referensi... kalo mau beli skuter listrik, baik nya mrk fantaci atau mr jackie...? mohon bantuanya gan...

    BalasHapus
    Balasan
    1. kedua nya sama saja.

      saran terbaik
      jika model otopad = Mr jacki.
      jika model trail = fantacy

      Hapus
  42. Mas saya punya electric scooter mr.jacki tp kondisi nya rusak. Bagian gas nya sempat konslet. Jd skr kondisi nya mati. Mas bisa benerin gak? Mohon info nya & trims.

    BalasHapus
    Balasan
    1. selama kerusakan masih di bagian electrikal.
      mudah dalam perbaikan itu.

      dibenarkan dulu saja kabel2 nya.
      jika kabel2 sudah benar, baru ke langkah untuk ganti komponen handle gas nya (jika rusak)

      Hapus
  43. mas, saya mau tanya, scooter mr.jackie posisi kunci kontak kalau mau cas di posisi mana ya (ada 3 posisi : on, off dan 1 lagi)

    BalasHapus
  44. mas.. kalo charger adaptor saya rusak .. kalo mau beli yang di mana? beli yg ori daro mr.jackie bisa gk ya? dimana? dan gk gampang rusaan....

    BalasHapus
  45. charger bisa beli disini:

    http://www.bogipower.com/2015/04/charger_28.html

    BalasHapus
  46. Klo kunci mr jackie hilang gmn ya, apa bs di ganti tolong bantuan nya.. Makasih

    BalasHapus
    Balasan
    1. ganti pakai saklar tombol biasa saja mudah

      Hapus
  47. dear Mr. Jackie, jika saya butuh teknisi untuk cek sepeda listrik anak saya proses bagaimana ya?

    BalasHapus
    Balasan
    1. hubungi saja dealer mr jacki terdekat.

      Hapus
  48. Mas mau nanya ,kalo mr.jackie sya tiba2 mati saat jalan ,dn lampu indikatornya mati semua,tapi pas kontak di on lampu indikatornya gak ada 1 detik mati lg itu apanya ya ..kalo dicas lmpu indikatornya casnya nyala warna merah..

    BalasHapus
  49. Mas mau nanya ,kalo mr.jackie sya tiba2 mati saat jalan ,dn lampu indikatornya mati semua,tapi pas kontak di on lampu indikatornya gak ada 1 detik mati lg itu apanya ya ..kalo dicas lmpu indikatornya casnya nyala warna merah..
