CARA MEMPERBAIKI GOLDEN MOTOR MAGIC PIE 4.


CARA MERUBAH INTERNAL KONTROLLER GOLDEN MOTOR MAGIC PIE 4

MENJADI EKSTERNAL KONTROLLER


Motor Magic pie 4 atau yang sering disingkat MP4 dari golden motor adalah sebuah motor dengan technologi internal kontroller. Secara tujuan memang terkesan rapi dan praktis karena komponen diluar motor hanya throttle, pedal assist dan baterai saja. Namun yang menjadi masalah adalah secara testimoni user di Indonesia sebagian besar laporan kerusakan internal kontroller cukup tinggi. Wajar karena panas dari radiasi motor kontroller bersatu di dalam body motorhub. Maka tak heran banya motor MP4 golden motor ini dijual seken harga murah karena rusak internal kontrollernya.



Dalam kesempatan kali ini kita akan mengulas tentang tutorial bagaimana memperbaiki motor hub golden motor MP4 internal kontroller yang akan dibuat menjadi eksternal kontroller. Yang terpenting motor dapat optimal digunakan kembali dengan kontroller yang lebih bervariatif. Mari kita simak ulasannya.

1.    Lepas motor hub dari unit sepeda, lepas sekalian gir sprockets nya.





2.    Lepas semua baut melingkar di sisi yang kabelnya, lalu tarik keluar statornya.



sisi rotor

sisi stator

3.    Buka cangkang dengan kunci L yang bagus.


4.    Buka outer kontroller body dengan obeng (+)




5.    Buka bagian penahan kabel phase di sisi dalam motor

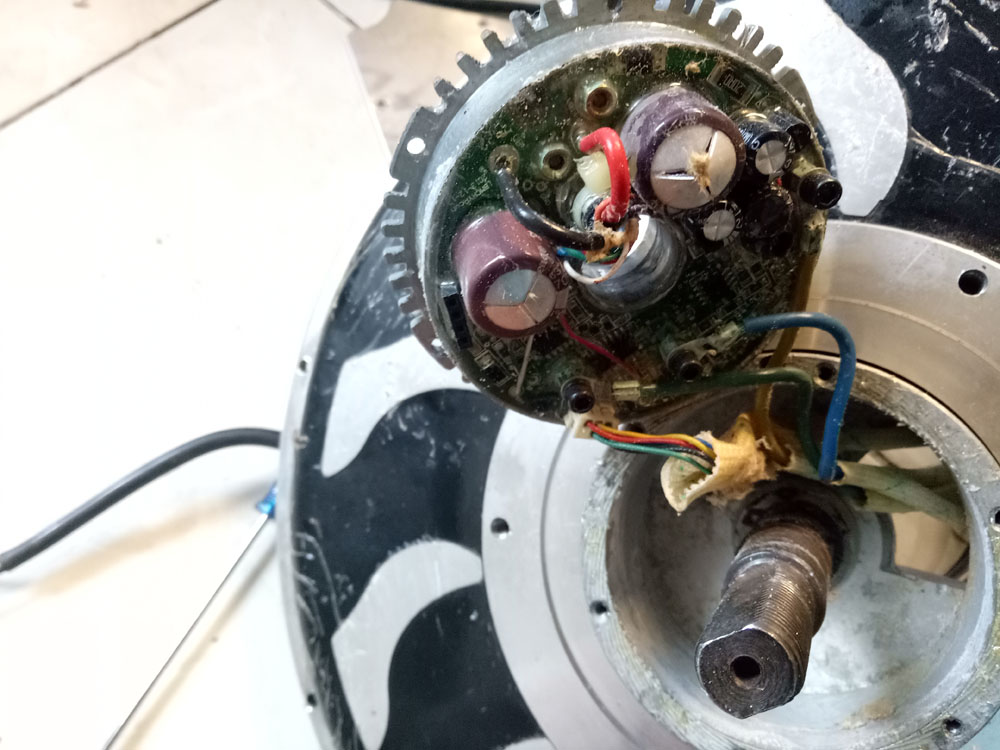

6.    Lepas bagian controller


lepas bagian internal kontroller

Internal kontroller sudah terlepas


7.    Siapkan kabel eksternal kontrollernya.


diameter kabel menyesuaikan power watt motor

8.    Bor, luaskan lubang untuk jalur kabel eksternal kontroller

bor sesuai diameter kabel eksternal kontroller

9.    Solder dan sambungkan kabel phase dan hall sensor ke kabel eksternal kontroller.

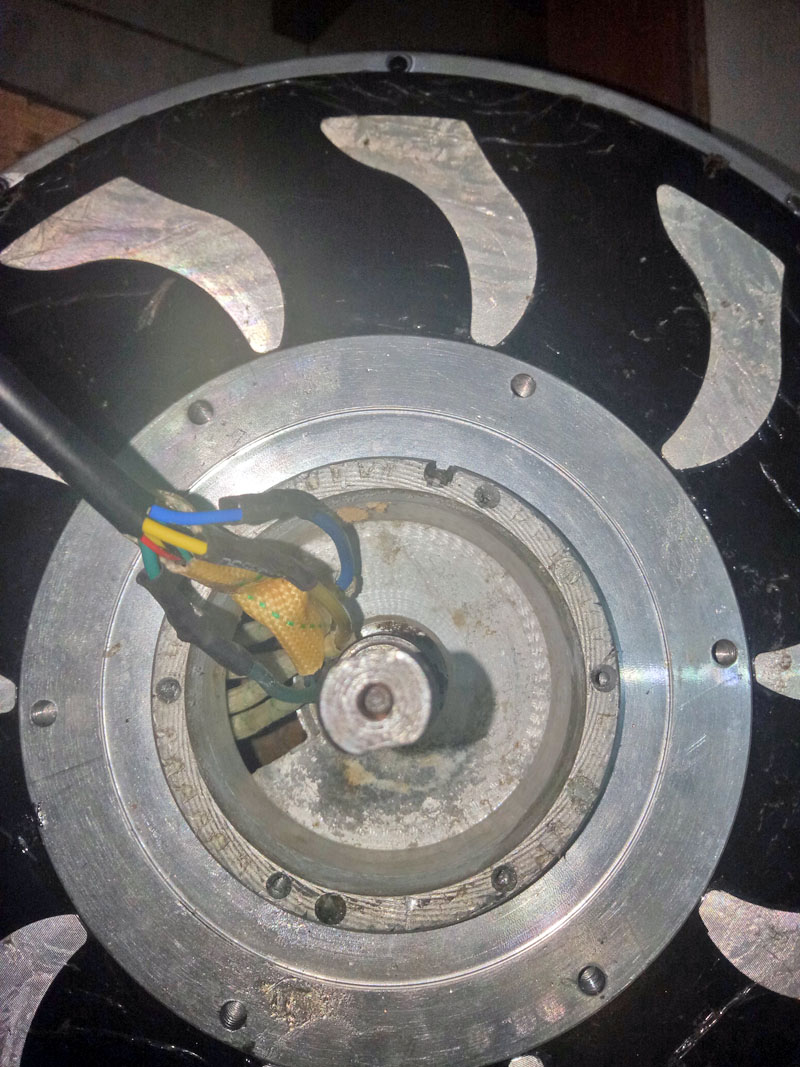

10. Rakit kembali motor golden motor Mp4. Dan pastikan kabel eksternal kontroller terinstal dengan baik.


pastikan kabel eksternal tidak besegekan dengan body.


11.  Motor golden sudah siap digunakan untuk eksternal kontroller.


motor MP4 sudah bisa digunakan dengan eksternal kontroller yang lebih bervariasi.


SEMOGA BERMAFAAT
